Как читать шины?

Содержание статьи
  1. Как читать шины?
  2. Основные обозначения на шинах
  3. Обозначения шин
  4. Мар­ки­ров­ка зарубежных шин


Как читать шины?.

Шины, которые соответствуют автомобилю и условиям его эксплуатации, обеспечат ему отличную управляемость, устойчивость и проходимость на дорогах.

Конструкционно состав шин следующий: каркас, слои брекера, протектор, борт, боковая часть. Различают радиальные и диагональные шины, получившие свое название из-за принципа ориентации корда в каркасе. По ис­пол­не­нию ши­ны делят на ка­мер­ные и бес­ка­мер­ные.

Рассмотрим основные обозначения на шинах, с которыми можно встретиться в процессе эксплуатации автомобиля.

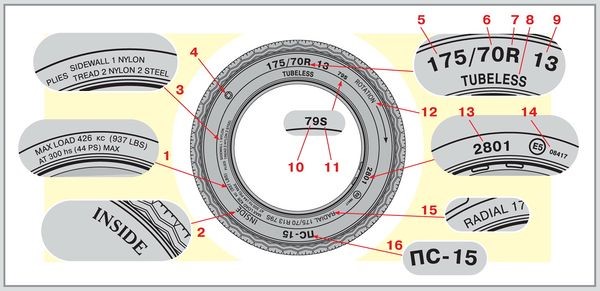

Обозначения шин:

Вся ин­фор­ма­ция о раз­ме­рах, кон­ст­рук­ции ши­ны, ин­де­к­сах ско­ро­сти и гру­зо­подъ­ем­но­сти находится на ней.
1 — максимальная нагрузка и давление (по стандарту США);
2 — обозначение внутренней стороны шины при асимметричном рисунке протектора. Наружная сторона в этом случае обозначается „OUTSIDE";
3 — количество слоев и тип корда каркаса и брекера;
4 — товарный знак завода-изготовителя;
5 — ширина профиля;
6 — серия;
7, 15 — обозначение радиальной шины;
8 — обозначение бескамерной шины;
9 — посадочный диаметр;
10 — индекс грузоподъемности;
11 — индекс скорости;
12 — обозначение направления вращения шины на автомобиле (при направленном рисунке протектора);
13 — дата изготовления, например 28-я неделя 2001 года (до 2000 года — трехзначное число);
14 — знак официального утверждения шины на соответствие Правилу № 30 ЕЭК ООН, условный номер страны, выдавшей сертификат, и номер сертификата;
16 — наименование модели.

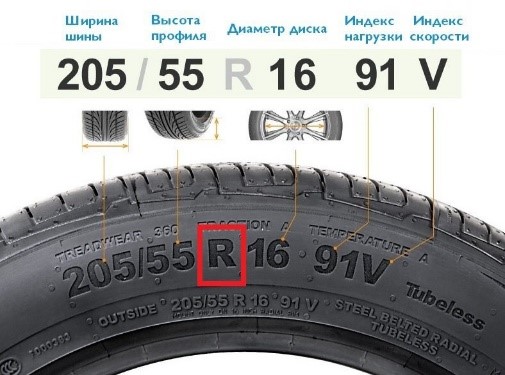

В качестве примера, рассмотрим обо­зна­че­ния шин по ГОСТ 4754-97:

  • 1) 185/70R14
  • 2) 215/90-15С
  • 3) 5,90-13С

Циф­ры и бу­к­вы оз­на­ча­ют:
185; 215; 5,90 — ши­ри­на про­фи­ля в мм или дюй­мах;
70; 90 — се­рия (от­но­ше­ние вы­со­ты про­фи­ля к его ши­ри­не в про­цен­тах;
R — обо­зна­че­ние ра­ди­аль­ной ши­ны (в обо­зна­че­нии ди­а­го­наль­ной ши­ны бу­к­ву “D” не ука­зы­ва­ют);
14; 15; 13 — по­са­доч­ный диа­метр обо­да в дюй­мах;
С — ин­декс, обо­зна­ча­ю­щий, что по­крыш­ка пред­на­зна­че­на для лег­ких гру­зо­вых ав­то­мо­би­лей и ав­то­бу­сов осо­бо ма­лой вме­сти­мо­сти.

В об­ра­ще­нии встречаются ши­ны с ины­ми обо­зна­че­ни­я­ми, на­при­мер:
1) 6,15-13/155-13
6,15 и 155 — ши­ри­на про­фи­ля в дюй­мах и мил­ли­мет­рах;
13 — по­са­доч­ный диа­метр обо­да в дюй­мах.
Бу­к­вы R нет, зна­чит ши­на ди­а­го­наль­ная. По­с­коль­ку не ука­за­но зна­че­ние вы­со­ты про­фи­ля, оно пре­вы­ша­ет 80%.
2) 31х10,5R15 (для шин все­до­рож­ни­ков, все раз­ме­ры в дюй­мах)
31 — на­руж­ный диа­метр;
10,5 — ши­ри­на про­фи­ля;
R — ра­ди­аль­ная ши­на;
15 — по­са­доч­ный диа­метр.

Мар­ки­ров­ка шин оте­че­ст­вен­но­го про­из­вод­ст­ва

В со­от­вет­ст­вии с ГОСТ 4754-97 на по­крыш­ку на­но­сят­ся сле­ду­ю­щие обя­за­тель­ные над­пи­си:
то­вар­ный знак и (или) на­име­но­ва­ние из­го­то­ви­те­ля;
на­и­ме­но­ва­ние стра­ны — из­го­то­ви­те­ля на ан­г­лий­ском язы­ке — “Made in…”;
обо­зна­че­ние ши­ны;
тор­го­вая мар­ка (мо­дель ши­ны);
ин­декс не­су­щей спо­соб­но­сти (гру­зо­подъ­ем­но­сти);
ин­декс ка­те­го­рии ско­ро­сти (табл.4);
“Tubeless” — для бес­ка­мер­ных шин;
“Reinforced” — для уси­лен­ных шин;
“M+S” или “M.S” — для зим­них шин;
“All seasons” — для все­се­зон­ных шин;
да­ту из­го­то­в­ле­ния, со­сто­я­щую из трех цифр, пер­вые две обо­зна­ча­ют не­де­лю из­го­то­в­ле­ния, по­с­лед­няя — год;
“PSI” — ин­декс да­в­ле­ния от 20 до 85 (толь­ко для шин с ин­де­к­сом “С”);
“Regroovable” — в слу­чае воз­мож­но­сти уг­луб­ле­ния ри­сун­ка про­те­к­то­ра ме­то­дом на­рез­ки;
знак офи­ци­аль­но­го ут­вер­жде­ния “E” с ука­за­ни­ем но­ме­ров офи­ци­аль­но­го ут­вер­жде­ния и стра­ны, вы­дав­шей сер­ти­фи­кат;
“ГОСТ 4754”;
на­ци­о­наль­ный знак со­от­вет­ст­вия ГО­С­Ту (до­пу­с­ка­ет­ся на­но­сить толь­ко в со­про­во­ди­тель­ной до­ку­мен­та­ции);
по­ряд­ко­вый но­мер ши­ны;
знак на­пра­в­ле­ния вра­ще­ния (в слу­чае на­пра­в­лен­но­го ри­сун­ка про­те­к­то­ра);
“TWI” — место рас­по­ло­же­ния ин­ди­ка­то­ров из­но­са;
ба­лан­си­ро­воч­ная мет­ка (кро­ме шин 6,50-16С и 215/90-15С, по­ста­в­ля­е­мых в экс­плу­а­та­цию);
штамп тех­ни­че­ско­го кон­т­ро­ля.

Мар­ки­ров­ка зарубежных шин

На них мо­гут быть не­ко­то­рые дру­гие обо­зна­че­ния:
“Тous terrain” — все­се­зон­ная;
“R+W” (Road + Winter) — до­рож­ная + зим­няя (универсальная);
“Retread” — вос­ста­но­в­лен­ная;
“Inside” — вну­т­рен­няя сто­ро­на;
“Outside” — на­руж­ная сто­ро­на;
“Rotation” — на­пра­в­ле­ние вра­ще­ния (для шин с на­пра­в­лен­ным ри­сун­ком);
“Side facing inwards” — сто­ро­на, об­ра­щен­ная внутрь;
“Side facing outwards” — сто­ро­на, об­ра­щен­ная на­ру­жу (для асим­мет­рич­ных шин);
“Steel” — обо­зна­че­ние на­ли­чия ме­тал­ло­кор­да;
“TL” — бес­ка­мер­ная ши­на;
“ТТ” или “MIT SCHLAUCH” — ка­мер­ная ши­на.

Общие рекомендации специалистов говорят о том, что шины, устанавливаемые на автомобиль, должны быть одного размера, конструкции, модели и от одного производителя.
